Articles

• Persyaratan Umum Instalasi Listrik (PUIL)

  Sejarah Singkat PUIL
  Peraturan instalasi listrik yang pertama kali digunakan sebagai pedoman beberapa instansi yang berkaitan dengan instalasi listrik adalah AVE (Algemene Voorschriften voor Electrische Sterkstroom Instalaties) yang diterbitkan sebagai Norma N 2004 oleh Dewan Normalisasi Pemerintah Hindia Belanda. Kemudian AVE N 2004 ini diterjemahkan ke dalam bahasa Indonesia dan diterbitkan pada tahun 1964 sebagai Norma Indonesia NI6 yang kemudian dikenal sebagai Peraturan Umum Instalasi Listrik disingkat PUIL 1964, yang merupakan penerbitan pertama dan PUIL 1977 dan PUIL 1987 adalah penerbitan PUIL yang kedua dan ketiga yang merupakan hasil penyempurnaan atau revisi dari PUIL sebelumnya, maka PUIL 2000 ini merupakan terbitan ke 4.

  Jika dalam penerbitan PUIL 1964, 1977 dan 1987 nama buku ini adalah Peraturan Umum Instalasi Listrik, maka pada penerbitan sekarang tahun 2000, namanya menjadi Persyaratan Umum Instalasi Listrik dengan tetap mempertahankan singkatannya yang sama yaitu PUIL.

  Penggantian dari kata “Peraturan” menjadi “Persyaratan” dianggap lebih tepat karena pada perkataan “peraturan” terkait pengertian adanya kewajiban untuk mematuhi ketentuannya dan sangsinya. Sebagaimana diketahui sejak AVE sampai dengan PUIL 1987 pengertian kewajiban mematuhi ketentuan dan sangsinya tidak diberlakukan sebab isinya selain mengandung hal-hal yang dapat dijadikan peraturan juga mengandung rekomendasi ataupun ketentuan atau persyaratan teknis yang dapat dijadikan pedoman dalam pelaksanaan pekerjaan instalasi listrik. Sejak dilakukannya penyempurnaan PUIL 1964, publikasi atau terbitan standar IEC (International Electrotechnical Commission) khususnya IEC 60364 menjadi salah satu acuan utama disamping standar internasional lainnya. Juga dalam terbitan PUIL 2000, usaha untuk lebih mengacu IEC ke dalam PUIL terus dilakukan, walaupun demikian dari segi kemanfaatan atau kesesuaian dengan keadaan di Indonesia beberapa ketentuan mengacu pada standar dari NEC (National Electric Code), VDE (Verband Deutscher Elektrotechniker) dan SAA (Standards Association Australia).

  PUIL 2000 merupakan hasil revisi dari PUIL 1987, yang dilaksanakan oleh Panitia Revisi PUIL 1987 yang ditetapkan oleh Menteri Pertambangan dan Energi dalam Surat Keputusan Menteri No:24-12/40/600.3/1999, tertanggal 30 April 1999 dan No:51-12/40/600.3/1999, tertanggal 20 Agustus 1999. Anggota Panitia Revisi PUIL tersebut terdiri dari wakil dari berbagai Departemen seperti DEPTAMBEN, DEPKES, DEPNAKER, DEPERINDAG, BSN, PT PLN, PT Pertamina, YUPTL, APPI, AKLI, INKINDO, APKABEL, APITINDO, MKI, HAEI, Perguruan Tinggi ITB, ITI, ISTN, UNTAG, STTY-PLN, PT Schneider Indonesia dan pihak-pihak lain yang terkait.

  Bagian 1 dan Bagian 2 tentang Pendahuluan dan Persyaratan dasar merupakan padanan dari IEC 364-1 Part 1 dan Part 2 tentang Scope, Object Fundamental Principles and Definitions.

  Bagian 3 tentang Proteksi untuk keselamatan banyak mengacu pada IEC 60364 Part 4 tentang Protection for safety. Bahkan istilah yang berkaitan dengan tindakan proteksi seperti SELV yang bahasa Indonesianya adalah tegangan extra rendah pengaman digunakan sebagai istilah baku, demikian pula istilah PELV dan FELV. PELV adalah istilah SELV yang dibumikan sedangkan FELV adalah sama dengan tegangan extra rendah fungsional. Sistem kode untuk menunjukan tingkat proteksi yang diberikan oleh selungkup dari sentuh langsung ke bagian yang berbahaya, seluruhnya diambil dari IEC dengan kode IP (International Protection). Demikian pula halnya dengan pengkodean jenis sistem pembumian. Kode TN mengganti kode PNP dalam PUIL 1987, demikian juga kode TT untuk kode PP dan kode IT untuk kode HP.

  Bagian 4 tentang Perancangan instalasi listrik, dalam IEC 60364 Part 3 yaitu Assessment of General Characteristics, tetapi isinya banyak mengutip dari SAA Wiring Rules dalam section General Arrangement tentang perhitungan kebutuhan maksimum dan penentuan jumlah titik sambung pada sirkit akhir.

  Bagian 5 tentang Perlengkapan Listrik mengacu pada IEC 60364 Part 5: Selection and erection of electrical equipment dan standar NEC.

  Bagian 6 tentang Perlengkapan hubung bagi dan kendali (PHB) serta komponennya merupakan pengembangan Bab 6 PUIL 1987 dengan ditambah unsur unsur dari NEC.

  Bagian 7 tentang Penghantar dan pemasangannya tidak banyak berubah dari Bab 7 PUIL 1987. Perubahan yang ada mengacu pada IEC misalnya cara penulisan kelas tegangan dari penghantar. Ketentuan dalam Bagian 7 ini banyak mengutip dari standar VDE. Dan hal hal yang berkaitan dengan tegangan tinggi dihapus.

  Bagian 8 tentang Ketentuan untuk berbagai ruang dan instalasi khusus merupakan pengembangan dari Bab 8 PUIL 1987. Dalam PUIL 2000 dimasukkan pula klarifikasi zona yang diambil dari IEC, yang berpengaruh pada pemilihan dari perlengkapan listrik dan cara pemasangannya di berbagai ruang khusus. Ketentuan dalam Bagian 8 ini merupakan bagian dari IEC 60364 Part 7, Requirements for special installations or locations.

  Bagian 9 meliputi Pengusahaan instalasi listrik. Pengusahaan dimaksudkan sebagai perancangan, pembangunan, pemasangan, pelayanan, pemeliharaan, pemeriksaan dan pengujian instalasi listrik serta proteksinya. Di IEC 60364, pemeriksaan dan pengujian awal instalasi listrik dibahas dalam Part 6: Verification. PUIL 2000 berlaku untuk instalasi listrik dalam bangunan dan sekitarnya untuk tegangan rendah sampai 1000 V a.b dan 1500 V a.s, dan gardu transformator distribusi tegangan menengah sampai dengan 35 kV. Ketentuan tentang transformator distribusi tegangan menengah mengacu dari NEC 1999.

  Pembagian dalam sembilan bagian dengan judulnya pada dasarnya sama dengan bagian yang sama pada PUIL 1987. PUIL 2000 tidak menyebut pembagiannya dalam Pasal, Subpasal, Ayat atau Subayat. Pembedaan tingkatnya dapat dilihat dari sistim penomorannya dengan digit. Contohnya Bagian 4, dibagi dalam 4.1; 4.2; dan seterusnya, sedangkan 4.2 dibagi dalam 4.2.1 sampai dengan 4.2.9 dibagi lagi dalam 4.2.9.1 sampai dengan 4.2.9.4. Jadi untuk menunjuk kepada suatu ketentuan, cukup dengan menuliskan nomor dengan jumlah digitnya.

  Seperti halnya pada PUIL 1987, PUIL 2000 dilengkapi pula dengan indeks dan lampiran lampiran lainnya pada akhir buku. Lampiran mengenai pertolongan pertama pada korban kejut listrik yang dilakukan dengan pemberian pernapasan bantuan, diambilkan dari standar SAA, berbeda dengan PUIL 1987.

  Untuk menampung perkembangan di bidang instalasi listrik misalnya karena adanya ketentuan baru dalam IEC yang dipandang penting untuk dimasukkan dalam PUIL, atau karena adanya saran, tanggapan dari masyarakat pengguna PUIL, maka dikandung maksud bila dipandang perlu akan menerbitkan amandemen pada PUIL 2000. Untuk menangani hal hal tersebut telah dibentuk Panitia Tetap PUIL. Panitia Tetap PUIL dapat diminta pendapatnya jika terdapat ketidakjelasan dalam memahami dan menerapkan ketentuan PUIL 2000. Untuk itu permintaan penjelasan dapat ditujukan kepada Panitia Tetap PUIL.

  PUIL 2000 ini diharapkan dapat memenuhi keperluan pada ahli dan teknisi dalam melaksanakan tugasnya sebagai perancang, pelaksana, pemilik instalasi listrik dan para inspektor instalasi listrik. Meskipun telah diusahakan sebaik-baiknya, panitia revisi merasa bahwa dalam persyaratan ini mungkin masih terdapat kekurangannya. Tanggapan dan saran untuk perbaikan persyaratan ini sangat diharapkan.

  PUIL 2000 ini tidak mungkin terwujud tanpa kerja keras dari seluruh anggota Panitia Revisi PUIL 1987, dan pihak pihak terkait lainnya yang telah memberikan berbagai macam bantuan baik dalam bentuk tenaga, pikiran, sarana maupaun dana sehingga PUIL 2000 dapat diterbitkan dalam bentuknya yang sekarang. Atas segala bantuan tersebut Panitia Revisi PUIL mengucapkan terima kasih sebesar besarnya.

  Jakarta, Desember 2000
  Panitia Revisi PUIL
• Jaringan Internet Melalui Kabel Listrik

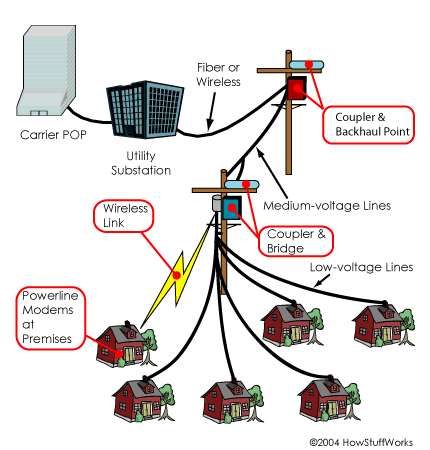

  Jaringan Internet melalui Kabel Listrik atau Broadband over Power Line (BPL) - Jauh sebelum kabel telepon tetap (fixed line), kabel listrik (power line) telah lebih dulu mengalir ke rumah-rumah dan gedung-gedung perkantoran. Namun, justru kabel telepon tetap yang terlebih dulu digunakan sebagai jalan masuk koneksi internet (last mile) ke perumahan dan perkantoran.

  Padahal dengan memanfaatkan kabel listrik sebagai last mile, tentulah penetrasi internet berpita lebar (broadband) akan jauh lebih efektif dan merata. Dengan teknologi Broadband over Power Line (BPL), siapapun tinggal mencolokkan PC ke sembarang stop kontak (electrical outlet), dan secara instan dapat segera menikmati internet berkecepatan tinggi . Dengan menggabungkan prinsip-prinsip teknologi radio, wireless networking dan modem, para pengembang bisa menciptakan cara untuk mengirimkan data melalui kabel listrik ke perumahan dan perkantoran dengan kecepatan berkisar antara 500 Kbps hingga 3 Mbps (setara dengan kecepatan DSL).

  Dengan sedikit modifikasi pada kabel listrik, pengembang BPL bisa bekerja sama dengan perusahaan penyedia listrik dan ISP (Internet Service Provider) untuk mewujudkan koneksi broadband kepada setiap pelanggan. Pada titik ini, usulan untuk menjadikan kabel listrik sebagai last mile menawarkan dua jenis layanan, yaitu:
  - menghubungkan perangkat-perangkat listrik didalam rumah atau kantor.
  - akses BPL akan membawa koneksi broadband menggunakan kabel, dan memungkinkan perusahaan penyedia listrik untuk mengontrol sistem listrik didalam rumah atau kantor.

  Transmisi data berkecepatan tinggi menggunakan kabel listrik, memunculkan potensi untuk menghubungkan semua perangkat listrik yang tercolok atau terhubung didalam rumah. Bayangkan jika perangkat-perangkat listrik dirumah anda memiliki fasilitas auto power atau timer, seperti alarm rumah, sakelar lampu, mesin pembuat kopi atau bahkan mesin cuci bisa berkomunikasi satu sama lain melalui sebuah koneksi internet berkecepatan tinggi. Pagi hari akan terlihat benar-benar berbeda.
